部署高可用、负载均衡的MySQL集群服务

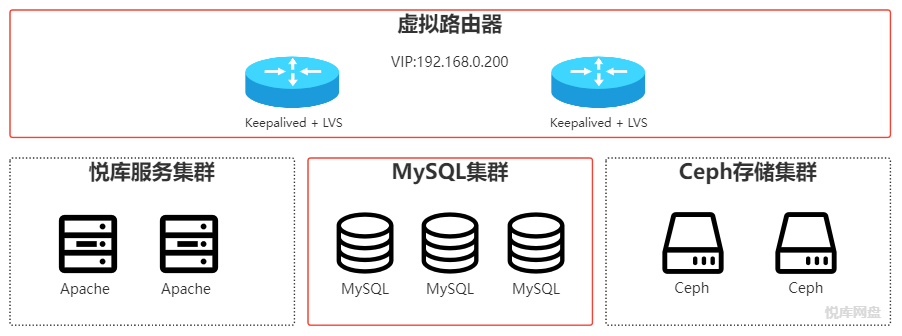

悦库网盘集群化由悦库服务集群、MGR（MySQL Group Replication）集群、Ceph存储集群以及虚拟路由器 4个子模块组成，本文指导用户搭建高可用、高扩展以及负载均衡的MySQL数据库集群的搭建，如图中红线框所示部分。


实现方案​

通过MySQL组复制实现高可用与高可扩展性，通过Keepalived配置高可用的负载均衡。

  • MySQL组复制（MySQL Group Replication简称MGR）是MySQL官方提供的高可用与高可扩展的解决方案。MGR有两种配置模式：单主模式和多主模式。在单主模式下，一个节点作为可读写的主节点，其他节点作为只读的从节点，当主节点宕掉，分组会在从节点中选举出一个新的主节点。多主模式下，每个节点都作为可读写节点，但在此模式下，不支持SERIALIZABLE级别的事务隔离，对于级联外键约束也有限制。一个组（Group）至少需要3个MySQL实例。 本文中采用多主模式，每个节点均可读写，配合LVS实现负载均衡。
  • Keepalived用于对MySQL组复制（MGR）集群的节点进行健康检查，通过LVS提供虚拟IP（VIP）实现MGR集群节点的负载均衡，并通过虚拟路由冗余协议（VRRP）将多个虚拟路由形成路由组，避免Keepalived的单节点故障。

环境准备​

准备5台主机，分别安装Ubuntu 18操作系统

  • 其中3台主机，安装Docker并拉取MySQL镜像，IP分别为192.168.0.201、192.168.0.202、192.168.0.203形成MGR集群，MySQL版本号为8.0.28

    apt install -y docker.io
    docker pull mysql:8.0.28

  • 其中2台主机，安装Keepalived，IP分别为192.168.0.191、192.168.0.192形成虚拟路由组，并提供虚拟IP（VIP）：192.168.0.200

    apt install -y keepalived

部署步骤​

1. 部署MySQL组复制（MGR）​

  • 配置hostname和域名解析

    #在192.168.0.201配置hostname为node-01
    hostnamectl set-hostname node-01

    #在192.168.0.202配置hostname为node-02
    hostnamectl set-hostname node-02

    #在192.168.0.203配置hostname为node-03
    hostnamectl set-hostname node-03

    #分别修改192.168.0.201、192.168.0.202、192.168.0.203的/etc/hosts文件，增加如下配置
    192.168.0.201 node-01
    192.168.0.202 node-02
    192.168.0.203 node-03

  • 分别为192.168.0.201、192.168.0.202、192.168.0.203开放3306和13306端口

    firewall-cmd --zone=public --add-port=3306/tcp --permanent
    firewall-cmd --zone=public --add-port=13306/tcp --permanent
    firewall-cmd --reload

  • 配置组复制参数分别在192.168.0.201、192.168.0.202、192.168.0.203中创建并编辑配置文件/opt/mysql/conf/my.cnf

    mkdir -p /opt/mysql/conf
    vim /opt/mysql/conf/my.cnf

    配置内容如下：

    [mysqld]
    server_id                       = 1
    gtid_mode                       = ON
    enforce_gtid_consistency        = ON
    master_info_repository          = TABLE
    event_scheduler                 = 1
    lower_case_table_names          = 1
    default_authentication_plugin   = mysql_native_password

    # 同步配置
    binlog_format               = ROW
    binlog_checksum             = NONE
    log_bin                     = ON
    relay_log_info_repository   = TABLE

    # 组复制配置
    plugin_load_add                                          = "group_replication.so"
    loose-group_replication_group_name                       = "89c88c78-c46e-11ec-a8aa-0800271ee0d3"
    loose-group_replication_start_on_boot                    = OFF
    loose-group_replication_bootstrap_group                  = OFF
    loose-group_replication_single_primary_mode              = OFF
    loose-group_replication_enforce_update_everywhere_checks = ON
    loose-group_replication_ssl_mode                         = DISABLED
    loose-group_replication_local_address                    = "192.168.0.201:13306"
    loose-group_replication_group_seeds                      = "192.168.0.201:13306,192.168.0.202:13306,192.168.0.203:13306"
    loose-group_replication_ip_whitelist                     = "192.168.0.0/24,127.0.0.1"

    配置说明： 其中server_id和loose-group_replication_local_address要单独配置，其余配置项一致

    配置项值说明
    server_id1唯一标识MySQL实例
    gtid_modeON开启事务的gtid
    enforce_gtid_consistencyON强制gtid一致性
    master_info_repositoryTABLEmaster.info使用数据表方式记录
    log_binON开启binlog
    binlog_formatROWbinlog的复制模式
    binlog_checksumNONE不使用binlog校验和
    relay_log_info_repositoryTABLE作为从库同步事务后，记录至数据表
    default_authentication_pluginmysql_native_password配置用户账户的加密方式
    plugin_load_add"group_replication.so"加载组复制插件
    loose-group_replication_group_name"89c88c78-c46e-11ec-a8aa-0800271ee0d3"UUID，分组的节点需配置一致
    loose-group_replication_start_on_bootOFF启动MySQL时不自动开启组复制
    loose-group_replication_bootstrap_groupOFF关闭此MySQL实例的组引导
    loose-group_replication_single_primary_modeOFF关闭单主模式，即使用多主模式
    loose-group_replication_enforce_update_everywhere_checksON在多主模式下，建议开启此选项，严格检查一致性
    loose-group_replication_ssl_modeDISABLED组复制节点通信禁用SSL
    loose-group_replication_local_address"192.168.0.201:13306"当前MySQL实例的组复制通信地址
    loose-group_replication_group_seeds"192.168.0.201:13306,192.168.0.202:13306,192.168.0.203:13306"组复制的节点通信地址
    loose-group_replication_ip_whitelist"192.168.0.0/24,127.0.0.1"设置组复制节点通信的IP白名单，同网段可省略

  • 启动mysql容器 分别在192.168.0.201、192.168.0.202、192.168.0.203上创建MySQL容器

    docker run -itd \
        --name mysql \
        --net=host \
        --restart=always \
        --privileged=true \
        -v /opt/mysql/log:/var/log/mysql \
        -v /home/mysql/data:/var/lib/mysql \
        -v /opt/mysql/conf:/etc/mysql/conf.d \
        -e MYSQL_ROOT_PASSWORD=123456 \
        mysql:8.0.28

  • 配置引导节点 在192.168.0.201上配置引导节点，用于初始化组复制的配置

    • 登录mysql引导节点

      docker exec -it mysql /bin/bash
      mysql -uroot -p123456

    • 配置组复制用户，并启动组复制

      -- 创建组复制用户
      set sql_log_bin=0;
      create user repl@'%' identified by '666666';
      grant replication slave on *.* to repl@'%';
      set sql_log_bin=1;
      flush privileges;

      -- 使用账户密码登录其他MySQL节点
      change master to master_user='repl', master_password='666666' for channel 'group_replication_recovery';

      -- 启动组复制
      set global group_replication_bootstrap_group=on;
      start group_replication;
      set global group_replication_bootstrap_group=off;

    • 验证

      select * from performance_schema.replication_group_members;

  • 配置其他节点 分别在192.168.0.202和192.168.0.203上配置从节点

    • 登录mysql从节点

      docker exec -it mysql /bin/bash
      mysql -uroot -p123456

    • 配置组复制用户，并启用组复制

      -- 创建组复制用户
      set sql_log_bin=0;
      create user repl@'%' identified by '666666';
      grant replication slave on *.* to repl@'%';
      set sql_log_bin=1;
      flush privileges;

      -- 使用账户密码登录其他MySQL节点
      change master to master_user='repl', master_password='666666' for channel 'group_replication_recovery';

      -- 启动组复制
      start group_replication;

      -- 如果启动失败，先重置一次，再启动
      reset master;
      start group_replication;

    • 验证

      select * from performance_schema.replication_group_members;

2. 部署Keepalived​

  • 在部署MySQL实例的主机上配置VIP转发规则 分别在192.168.0.201、192.168.0.202、192.168.0.203中配置

    ifconfig lo:0 192.168.0.200 broadcast 192.168.0.200 netmask 255.255.255.255 up
    route add -host 192.168.0.200 dev lo:0
    echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
    echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
    echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

  • 配置Keepalived虚拟路由和VIP

    • 修改配置文件 分别在192.168.0.191和192.168.0.192上，创建并编辑配置文件/etc/keepalived/keepalived.conf 内容如下：

      # 全局配置
      global_defs {
          router_id LVS_YDISK
      }

      #同步组
      vrrp_sync_group VG_YDISK {
          group {
              VI_YDISK
          }
      }

      #虚拟路由实例配置
      vrrp_instance VI_YDISK {
          # 初始状态，MASTER|BACKUP
          state MASTER
          # 网络接口
          interface enp0s3
          # 相同的ID属于同一个多播组
          virtual_router_id 200
          # 优先级，最高的会被选举为MASTER
          priority 100
          # 虚拟IP列表
          virtual_ipaddress {
              192.168.0.200
          }
      }
      #虚拟服务配置，通过将此配置用来管理LVS
      virtual_server 192.168.0.200 3306 {
          # 检查健康检查间隔，以秒为单位
          delay_loop 5
          # 负载均衡模式 DR|NAT|TUN
          lb_kind DR
          # 负载均衡算法 rr|wrr|lc|wlc|lblc|sh|dh
          lb_algo rr
          # 转发协议 TCP|UDP
          protocol TCP

          # 真实服务配置
          real_server 192.168.0.201 3306 {
              # 负载权重，权重值越大，优先级越高
              weight 1
              # 存活检查
              TCP_CHECK {
                  # 超时时间，以秒为单位
                  connect_timeout 3
              }
          }
          real_server 192.168.0.202 3306 {
              weight 1
              TCP_CHECK {
                  connect_timeout 3
              }
          }
          real_server 192.168.0.203 3306 {
              weight 1
              TCP_CHECK {
                  connect_timeout 3
              }
          }
      }

    • 重启Keepalived 分别在192.168.0.191和192.168.0.192上重启Keepalived

      systemctl restart keepalived

验证​

  • 验证MGR

    • 通过虚拟IP（192.168.0.200）访问数据库服务

      mysql -uroot -p123456 -h 192.168.0.200 -P3306

    • 查看组复制成员状态

      select * from performance_schema.replication_group_members;


  • 验证负载均衡

    • 可通过ipvsadm命令查看LVS状态

    • 可通过tcpdump抓包来验证负载均衡
