部署Ceph对象存储集群服务

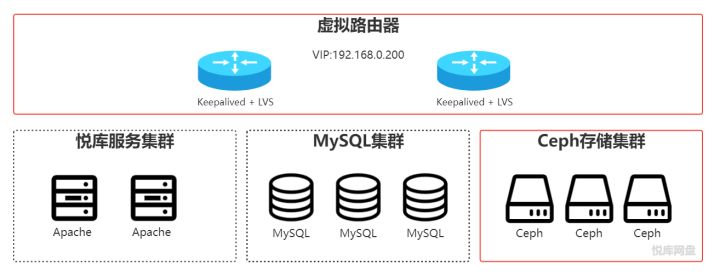

悦库网盘集群化由悦库服务集群、MGR（MySQL Group Replication）集群、Ceph存储集群以及虚拟路由器 4个子模块组成，本文指导用户部署Ceph对象存储集群，图中红线框所示。

v2-f64bf97be5accba57b1d8e40d00ae243_720w

实现方案

使用Ceph分布式存储系统，提供高性能、高可用和高可扩展性的S3服务；通过Keepalived + LVS实现S3服务的负载均衡和高可用。

本文中，使用如下Ceph组件： 1. Monitor（mon）用于维护集群状态的映射信息 2. Manager（mgr）跟踪运行时指标和Ceph集群的当前状态 3. OSD（osd）用于存储和维护数据 4. Radosgw（rgw）对象存储的网关服务，提供S3的标准API支持

更多Ceph相关请参阅官方文档

环境准备

主机名	IP地址	操作系统	角色	部署模块
node-01	192.168.0.201	Ubuntu18	Ceph集群节点	docker、mon、mgr、osd、rgw
node-02	192.168.0.202	Ubuntu18	Ceph集群节点	docker、mon、mgr、osd、rgw
node-03	192.168.0.203	Ubuntu18	Ceph集群节点	docker、mon、mgr、osd、rgw
lb-01	192.168.0.191	Ubuntu18	虚拟路由节点	Keepalived
lb-02	192.168.0.192	Ubuntu18	虚拟路由节点	Keepalived

设置主机名

# 在192.168.0.201上执行
hostnamectl set-hostname node-01

# 在192.168.0.202上执行
hostnamectl set-hostname node-02

# 在192.168.0.203上执行
hostnamectl set-hostname node-03

# 在192.168.0.191上执行
hostnamectl set-hostname bl-01

# 在192.168.0.192上执行
hostnamectl set-hostname bl-02

部署Docker，并拉取ceph镜像分别在node-01、node-02和node-03上执行

apt install -y docker.io
docker pull ceph/daemon:latest-octopus

部署Keepalived 在bl-01和bl-02上安装Keepalived

apt install -y keepalived

准备存储磁盘，并挂载至目录分别在node-01、node-02和node-03上准备两个磁盘/dev/sdb和/dev/sdc，并挂载至/var/lib/ceph/osd-sdb、/var/lib/ceph/osd-sdc

mkfs.xfs -f /dev/sdb
mkfs.xfs -f /dev/sdc
mkdir -p /var/lib/ceph/osd-sd{b,c}
mount /dev/sdb /var/lib/ceph/osd-sdb
mount /dev/sdc /var/lib/ceph/osd-sdc

部署过程

部署Monitor

在node-01上启动Monitor容器

# 创建容器
docker run -d \
--name=mon \
--net=host \
--restart=always \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
-e MON_IP=192.168.0.201 \
-e CEPH_PUBLIC_NETWORK=192.168.0.0/24 \
ceph/daemon:latest-octopus mon

# 禁用不安全认证
docker exec mon ceph config set mon auth_allow_insecure_global_id_reclaim false

在node-02和node-03上，启动Monitor节点修改在node-01的配置文件/opt/ceph/etc/ceph.conf，编辑 /opt/ceph/etc/ceph.conf ，修改mon host 项，追加node-02 和node-03 的IP

mon host = 192.168.0.201,192.168.0.202,192.168.0.203

配置文件内容如下：

[global]
fsid = bc7e5644-d399-42e2-ac99-b8eb5470e360
mon initial members = node-01
mon host = 192.168.0.201,192.168.0.202,192.168.0.203
public network = 192.168.0.0/24
cluster network = 192.168.0.0/24
osd journal size = 100

重要配置说明：

配置项	值	说明
fsid	bc7e5644-d399-42e2-ac99-b8eb5470e360	GUID，唯一标识一个Ceph集群，所有集群的节点必需一致
mon host	192.168.0.201,192.168.0.202,192.168.0.203	集群Monitor节点的IP地址，使用“,”分割
public network	192.168.0.0/24	供客户端访问的网段
cluster network	192.168.0.0/24	集群节点通信的网段

将node-01的Monitor配置拷贝至node-02和node-03

scp -r /opt/ceph root@node-02:/opt/
scp -r /opt/ceph root@node-03:/opt/

在node-02上启动Monitor容器

# 创建容器
docker run -d \
--name=mon \
--net=host \
--restart=always \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
-e MON_IP=192.168.0.202 \
-e CEPH_PUBLIC_NETWORK=192.168.0.0/24 \
ceph/daemon:latest-octopus mon

# 禁用不安全认证
docker exec mon ceph config set mon auth_allow_insecure_global_id_reclaim false

在node-03上启动Monitor容器

# 创建容器
docker run -d \
--name=mon \
--net=host \
--restart=always \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
-e MON_IP=192.168.0.203 \
-e CEPH_PUBLIC_NETWORK=192.168.0.0/24 \
ceph/daemon:latest-octopus mon

# 禁用不安全认证
 docker exec mon ceph config set mon auth_allow_insecure_global_id_reclaim false

验证，查看Monitor集群状态

docker exec mon ceph mon stat

部署Manager

分别在node-01、node-02和node-03上启动Manager容器

docker run -d \
--name=mgr \
--net=host \
--restart=always \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
ceph/daemon:latest-octopus mgr

部署OSD

分别在node-01、node-02和node-03上部署OSD容器
分别在每个Monitor节点生成osd的密钥环

docker exec mon ceph auth get client.bootstrap-osd -o /var/lib/ceph/bootstrap-osd/ceph.keyring

启动osd

# 在目录/var/lib/ceph/osd-sdb上部署osd
docker run -d \
--name=osd-sdb \
--net=host \
--restart=always \
--privileged=true \
--pid=host \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
-v /var/lib/ceph/osd-sdb:/var/lib/ceph/osd \
ceph/daemon:latest-octopus osd_directory

# 在目录/var/lib/ceph/osd-sdc上部署osd
docker run -d \
--name=osd-sdc \
--net=host \
--restart=always \
--privileged=true \
--pid=host \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
-v /var/lib/ceph/osd-sdc:/var/lib/ceph/osd \
ceph/daemon:latest-octopus osd_directory

验证

# 查看osd状态
docker exec mon ceph osd stat
docker exec mon ceph osd tree

部署RGW

分别在node-01、node-02和node-03上部署radosgw
生成rgw的密钥环

docker exec mon ceph auth get client.bootstrap-rgw -o /var/lib/ceph/bootstrap-rgw/ceph.keyring

启动rgw容器，默认端口为7480

docker run -d \
--name=rgw \
--net=host \
--restart=always \
-v /etc/localtime:/etc/localtime \
-v /opt/ceph/etc:/etc/ceph \
-v /opt/ceph/lib:/var/lib/ceph \
-v /opt/ceph/logs:/var/log/ceph \
ceph/daemon:latest-octopus rgw

配置RGW负载均衡
为Ceph集群节点配置VIP转发
分别在node-01、node-02和node-03上执行

ifconfig lo:0 192.168.0.200 broadcast 192.168.0.200 netmask 255.255.255.255 up

route add -host 192.168.0.200 dev lo:0

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

分别在bl-01、bl-02上，修改/etc/keepalived/keepalived.conf

# 全局配置
global_defs {
    router_id LVS_YDISK
}

# 同步组
vrrp_sync_group VG_YDISK {
    group {
        VI_YDISK
    }
}

# 虚拟路由实例配置
vrrp_instance VI_YDISK {
    state MASTER
    interface enp0s3
    virtual_router_id 200
    priority 100
    virtual_ipaddress {
        192.168.0.200
    }
}

virtual_server 192.168.0.200 7480 {
    delay_loop 5
    lb_kind DR
    lb_algo rr
    protocol TCP
    real_server 192.168.0.201 7480 {
        weight 1
        TCP_CHECK {
            connect_timeout 3
        }
    }
    real_server 192.168.0.202 7480 {
        weight 1
        TCP_CHECK {
            connect_timeout 3
        }
    }
    real_server 192.168.0.203 7480 {
        weight 1
        TCP_CHECK {
            connect_timeout 3
        }
    }
}

重启keepalived

systemctl restart keepalived

验证

curl http://192.168.0.200:7480

配置对象存储

使用命令行进行用户管理
创建用户

docker exec mon radosgw-admin user create --uid=ydisk --display-name="悦库"

为用户配置管理权限

# 允许ydisk用户操作所有桶
docker exec mon radosgw-admin caps add --uid=ydisk --caps="buckets=*"

验证，获取用户的信息

docker exec mon radosgw-admin user info --uid=ydisk

使用s3cmd进行桶管理
安装命令行工具

# 安装s3cmd工具
apt install s3cmd
# 配置S3
s3cmd --configure

创建桶

s3cmd --signature-v2 mb s3://ydisk-bkt

配置桶跨域策略
编辑cors.xml，填入如下内容

<?xml version="1.0" encoding="UTF-8"?>
<CORSConfiguration>
    <CORSRule>
        <AllowedOrigin>*</AllowedOrigin>
        <AllowedMethod>PUT</AllowedMethod>
        <AllowedMethod>GET</AllowedMethod>
        <AllowedMethod>HEAD</AllowedMethod>
        <MaxAgeSeconds>3000</MaxAgeSeconds>
        <AllowedHeader>*</AllowedHeader>
        <ExposeHeader>ETag</ExposeHeader>
    </CORSRule>
</CORSConfiguration>

应用cors.xml配置的跨域策略

s3cmd --signature-v2 setcors cors.xml s3://ydisk-bkt

配置STS

分别在node-01、node-02和node-03上启用STS配置
修改配置文件/opt/ceph/etc/ceph.conf，内容如下：

[client.rgw.node-01]
rgw sts key = HjGkee9IgTyKHlUh
rgw s3 auth use sts = true

配置说明：

node-01为RGW的主机名
sts key 为16字符长度的字符串
重启容器

docker restart rgw

创建用于访问STS的角色for-ydisk-rw
创建角色，并配置策略，允许用户承担角色

docker exec mon radosgw-admin role create --role-name=for-ydisk-rw --assume-role-policy-doc=\{\"Version\":\"2012-10-17\",\"Statement\":\[\{\"Effect\":\"Allow\",\"Principal\":\{\"AWS\":\[\"arn:aws:iam:::user/ydisk\"\]\},\"Action\":\[\"sts:AssumeRole\"\]\}\]\}

配置策略，对角色赋权

docker exec mon radosgw-admin role-policy put --role-name=for-ydisk-rw --policy-name=policy-ydisk-rw --policy-doc=\{\"Version\":\"2012-10-17\",\"Statement\":\{\"Effect\":\"Allow\",\"Action\":\"s3:*\",\"Resource\":\"arn:aws:s3:::*\"\}\}

验证，查看角色列表

docker exec mon radosgw-admin role list docker exec mon radosgw-admin role-procy list --role-name=for-ydisk-rw

验证

查看集群状态

docker exec mon ceph -s

使用s3cmd，通过虚拟地址192.168.0.200:7480访问S3服务。
