部署高可用、负载均衡的MySQL集群服务
- 2022-05-09 10:12:00
- 高玉浩 原创
- 3323

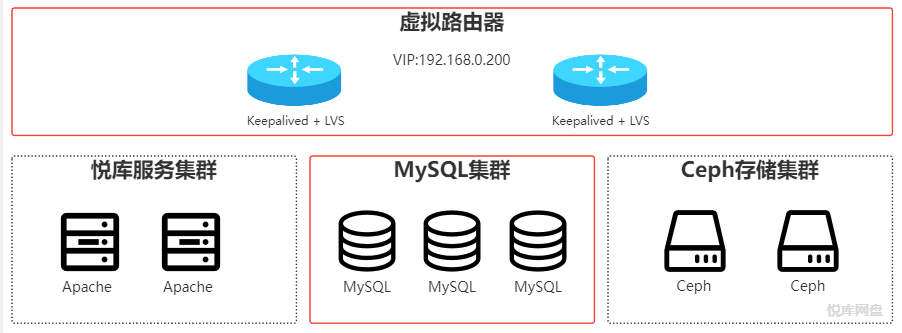

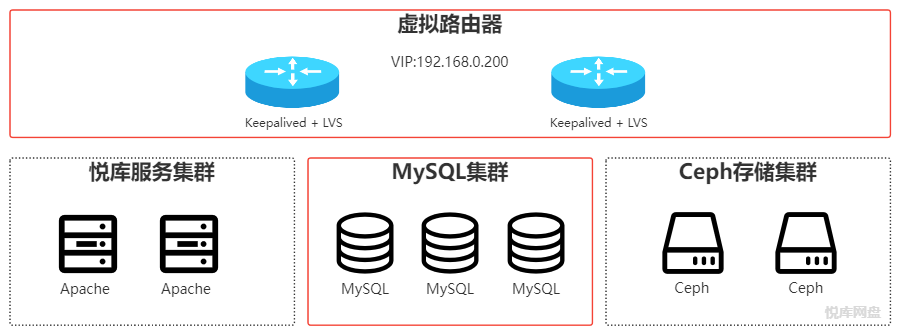

实现方案
通过MySQL组复制实现高可用与高可扩展性，通过Keepalived配置高可用的负载均衡。
-
MySQL组复制（MySQL Group Replication简称MGR）是MySQL官方提供的高可用与高可扩展的解决方案。MGR有两种配置模式：单主模式和多主模式。在单主模式下，一个节点作为可读写的主节点，其他节点作为只读的从节点，当主节点宕掉，分组会在从节点中选举出一个新的主节点。多主模式下，每个节点都作为可读写节点，但在此模式下，不支持SERIALIZABLE级别的事务隔离，对于级联外键约束也有限制。一个组（Group）至少需要3个MySQL实例。 本文中采用多主模式，每个节点均可读写，配合LVS实现负载均衡。
-
Keepalived用于对MySQL组复制（MGR）集群的节点进行健康检查，通过LVS提供虚拟IP（VIP）实现MGR集群节点的负载均衡，并通过虚拟路由冗余协议（VRRP）将多个虚拟路由形成路由组，避免Keepalived的单节点故障。
环境准备
准备5台主机，分别安装Ubuntu 18操作系统
-
其中3台主机，安装Docker并拉取MySQL镜像，IP分别为192.168.0.201、192.168.0.202、192.168.0.203形成MGR集群，MySQL版本号为8.0.28
apt install -y docker.io
docker pull mysql:8.0.28
-
其中2台主机，安装Keepalived，IP分别为192.168.0.191、192.168.0.192形成虚拟路由组，并提供虚拟IP（VIP）：192.168.0.200
apt install -y keepalived
部署步骤
1. 部署MySQL组复制（MGR）
-
配置hostname和域名解析
#在192.168.0.201配置hostname为node-01
hostnamectl set-hostname node-01
#在192.168.0.202配置hostname为node-02
hostnamectl set-hostname node-02
#在192.168.0.203配置hostname为node-03
hostnamectl set-hostname node-03
#分别修改192.168.0.201、192.168.0.202、192.168.0.203的/etc/hosts文件，增加如下配置
192.168.0.201 node-01
192.168.0.202 node-02
192.168.0.203 node-03
-
配置组复制参数 分别在192.168.0.201、192.168.0.202、192.168.0.203中创建并编辑配置文件/opt/mysql/conf/my.cnf
mkdir -p /opt/mysql/conf
vim /opt/mysql/conf/my.cnf
配置内容如下：
[mysqld]
server_id = 1
gtid_mode = ON
enforce_gtid_consistency = ON
master_info_repository = TABLE
default_authentication_plugin = mysql_native_password
# 同步配置
binlog_format = ROW
binlog_checksum = NONE
log_bin = ON
relay_log_info_repository = TABLE
# 组复制配置
plugin_load_add = "group_replication.so"
loose-group_replication_group_name = "89c88c78-c46e-11ec-a8aa-0800271ee0d3"
loose-group_replication_start_on_boot = OFF
loose-group_replication_bootstrap_group = OFF
loose-group_replication_single_primary_mode = OFF
loose-group_replication_enforce_update_everywhere_checks = ON
loose-group_replication_ssl_mode = DISABLED
loose-group_replication_local_address = "192.168.0.201:13306"
loose-group_replication_group_seeds = "192.168.0.201:13306,192.168.0.202:13306,192.168.0.203:13306"
loose-group_replication_ip_whitelist = "192.168.0.0/24,127.0.0.1"
配置说明：其中server_id和loose-group_replication_local_address要单独配置，其余配置项一致
|
配置项
|
值
|
说明
|
|---|---|---|
|
server_id
|
1
|
唯一标识MySQL实例
|
|
gtid_mode
|
ON
|
开启事务的gtid
|
|
enforce_gtid_consistency
|
ON
|
强制gtid一致性
|
|
master_info_repository
|
TABLE
|
master.info使用数据表方式记录
|
|
log_bin
|
ON
|
开启binlog
|
|
binlog_format
|
ROW
|
binlog的复制模式
|
|
binlog_checksum
|
NONE
|
不使用binlog校验和
|
|
relay_log_info_repository
|
TABLE
|
作为从库同步事务后，记录至数据表
|
|
default_authentication_plugin
|
mysql_native_password
|
配置用户账户的加密方式
|
|
plugin_load_add
|
"group_replication.so"
|
加载组复制插件
|
|
loose-group_replication_group_name
|
"89c88c78-c46e-11ec-a8aa-0800271ee0d3"
|
UUID，分组的节点需配置一致
|
|
loose-group_replication_start_on_boot
|
OFF
|
启动MySQL时不自动开启组复制
|
|
loose-group_replication_bootstrap_group
|
OFF
|
关闭此MySQL实例的组引导
|
|
loose-group_replication_single_primary_mode
|
OFF
|
关闭单主模式，即使用多主模式
|
|
loose-group_replication_enforce_update_everywhere_checks
|
ON
|
在多主模式下，建议开启此选项，严格检查一致性
|
|
loose-group_replication_ssl_mode
|
DISABLED
|
组复制节点通信禁用SSL
|
|
loose-group_replication_local_address
|
"192.168.0.201:13306"
|
当前MySQL实例的组复制通信地址
|
|
loose-group_replication_group_seeds
|
"192.168.0.201:13306,192.168.0.202:13306,192.168.0.203:13306"
|
组复制的节点通信地址
|
|
loose-group_replication_ip_whitelist
|
"192.168.0.0/24,127.0.0.1"
|
设置组复制节点通信的IP白名单，同网段可省略
|
-
启动mysql容器 分别在192.168.0.201、192.168.0.202、192.168.0.203上创建MySQL容器
docker run -itd \
--name mysql \
--net=host \
--restart=always \
-v /opt/mysql/log:/var/log/mysql \
-v /opt/mysql/data:/var/lib/mysql \
-v /opt/mysql/conf:/etc/mysql/conf.d \
-e MYSQL_ROOT_PASSWORD=123456 \
mysql:8.0.28
-
配置引导节点 在192.168.0.201上配置引导节点，用于初始化组复制的配置
-
登录mysql引导节点
docker exec -it mysql /bin/bash
mysql -uroot -p123456
-
配置组复制用户，并启动组复制
-- 创建组复制用户
set sql_log_bin=0;
create user repl@'%' identified by '666666';
grant replication slave on . to repl@'%';
set sql_log_bin=1;
flush privileges;
-- 使用账户密码登录其他MySQL节点
change master to master_user='repl', master_password='666666' for channel 'group_replication_recovery';
-- 启动组复制
set global group_replication_bootstrap_group=on;
start group_replication;
set global group_replication_bootstrap_group=off;
-
验证
select * from performance_schema.replication_group_members;
-
配置其他节点 分别在192.168.0.202和192.168.0.203上配置从节点
-
登录mysql从节点
docker exec -it mysql /bin/bash
mysql -uroot -p123456
-
配置组复制用户，并启用组复制
-- 创建组复制用户
set sql_log_bin=0;
create user repl@'%' identified by '666666';
grant replication slave on . to repl@'%';
set sql_log_bin=1;
flush privileges;
-- 使用账户密码登录其他MySQL节点
change master to master_user='repl', master_password='666666' for channel 'group_replication_recovery';
-- 启动组复制
start group_replication;
-- 如果启动失败，先重置一次，再启动
reset master;
start group_replication;
-
验证
select * from performance_schema.replication_group_members;
2. 部署Keepalived
-
在部署MySQL实例的主机上配置VIP转发规则 分别在192.168.0.201、192.168.0.202、192.168.0.203中配置
ifconfig lo:0 192.168.0.200 broadcast 192.168.0.200 netmask 255.255.255.255 up
route add -host 192.168.0.200 dev lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
-
配置Keepalived虚拟路由和VIP
-
修改配置文件 分别在192.168.0.191和192.168.0.192上，创建并编辑配置文件/etc/keepalived/keepalived.conf 内容如下：
# 全局配置
global_defs {
router_id LVS_YDISK
}
#同步组
vrrp_sync_group VG_YDISK {
group {
VI_YDISK
}
}
#虚拟路由实例配置
vrrp_instance VI_YDISK {
# 初始状态，MASTER|BACKUP
state MASTER
# 网络接口
interface enp0s3
# 相同的ID属于同一个多播组
virtual_router_id 200
# 优先级，最高的会被选举为MASTER
priority 100
# 虚拟IP列表
virtual_ipaddress {
192.168.0.200
}
}
#虚拟服务配置，通过将此配置用来管理LVS
virtual_server 192.168.0.200 3306 {
# 检查健康检查间隔，以秒为单位
delay_loop 5
# 负载均衡模式 DR|NAT|TUN
lb_kind DR
# 负载均衡算法 rr|wrr|lc|wlc|lblc|sh|dh
lb_algo rr
# 转发协议 TCP|UDP
protocol TCP
# 真实服务配置
real_server 192.168.0.201 3306 {
# 负载权重，权重值越大，优先级越高
weight 1
# 存活检查
TCP_CHECK {
# 超时时间，以秒为单位
connect_timeout 3
}
}
real_server 192.168.0.202 3306 {
weight 1
TCP_CHECK {
connect_timeout 3
}
}
real_server 192.168.0.203 3306 {
weight 1
TCP_CHECK {
connect_timeout 3
}
}
}
-
重启Keepalived 分别在192.168.0.191和192.168.0.192上重启Keepalived
systemctl restart keepalived
验证
-
验证MGR
-
通过虚拟IP（192.168.0.200）访问数据库服务
mysql -uroot -p123456 -h 192.168.0.200 -P3306
-
查看组复制成员状态
select * from performance_schema.replication_group_members;
-
验证负载均衡
-
可通过ipvsadm命令查看LVS状态
-
可通过tcpdump抓包来验证负载均衡
